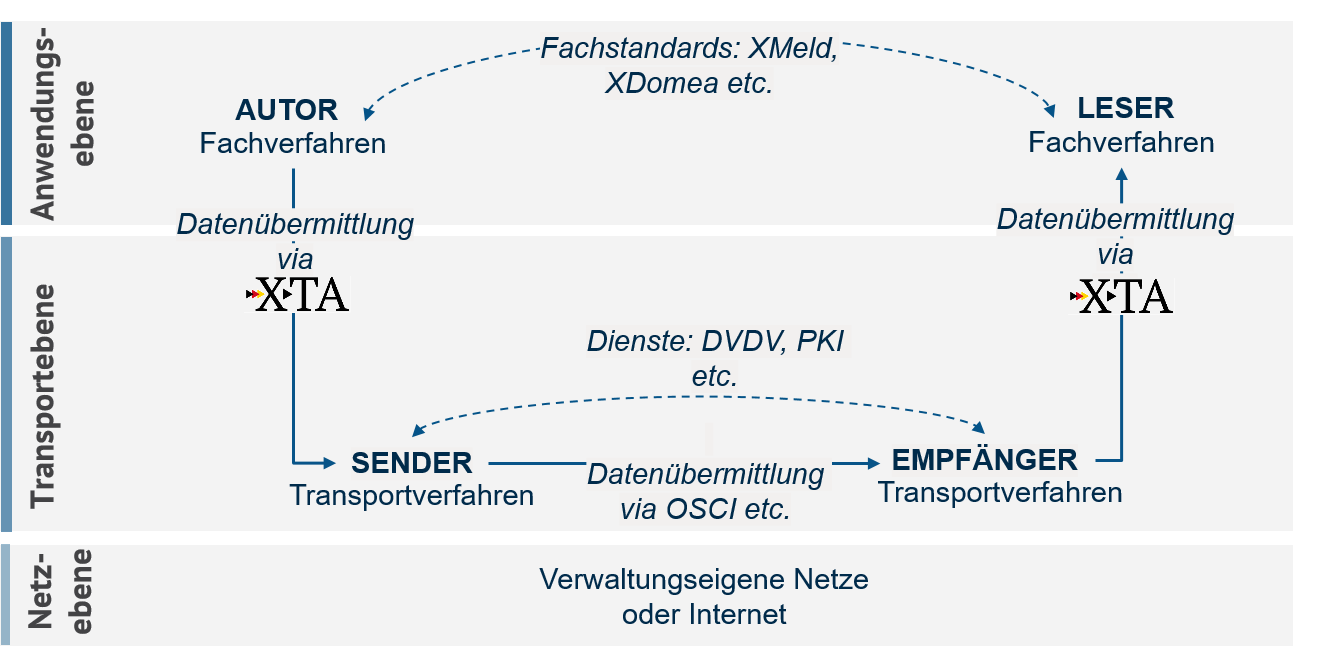

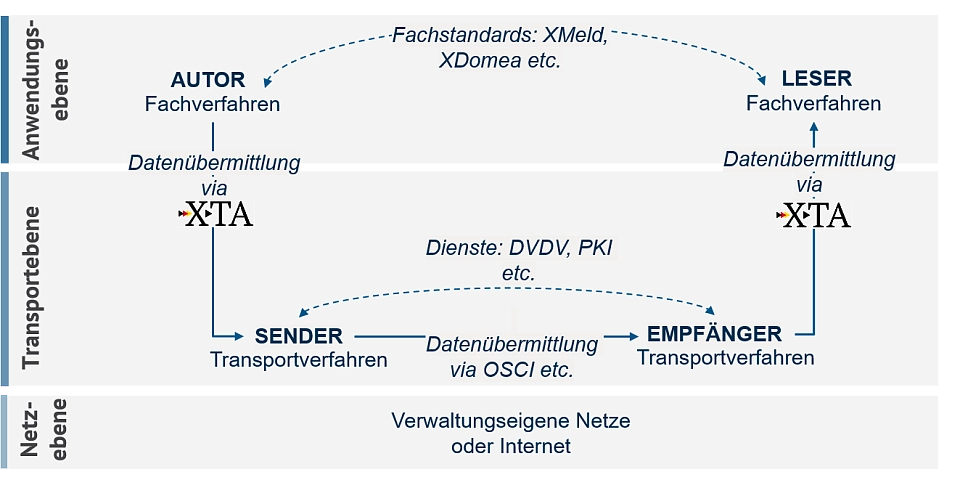

Darstellung des 4-Corner-Modells, welches den Unterschied zwischen Anwendungs-, Transport und Netzebene skizziert. Die zu Grunde liegende Netzebene wird durch Verwaltungseigene Netze oder das Internet abgedeckt. XTA ist für die Kommunikation zwischen Anwendungs- und Transportebene zuständig. Auf der Anwendungsebene befinden sich zwei Knoten Autor (Fachverfahren) und Leser (ebenfalls Fachverfahren). Diese kommunizieren indirekt über Fachstandards wie XMeld, XDomea oder ähnliches. Die eigentliche Datenübermittlung erfolgt vom Autor zum Sender(Transportverfahren) auf der Transportebene via XTA. Der Sender übermittelt Daten z.B. via OSCI an den Empfänger (Transportverfahren) ebenfalls auf der Transportebene. Dabei werden dienste wie DVDV, PKI, etc. genutzt. Der Empfänger leitet die Nachricht via XTA an den Leser auf der Anwendungsebene weiter.
